TESTERY BEZPIECZEŃSTWA ELEKTRYCZNEGO
Przejdź do treści
Testery bezpieczeństwa elektrycznego,  wytrzymałości izolacji,  upływności,  rezystancji izolacji:

HIPOT,  Ground Bond,  Line Leakage,  RUN test,   IR i in.

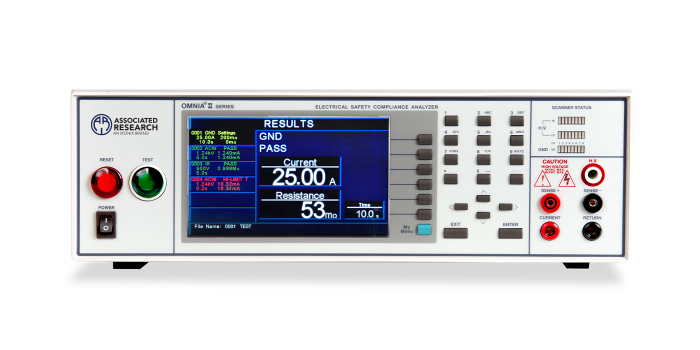

TESTER WIELOFUNKCYJNY OMNIA II
7 funkcji w testerze: HIPOT, GROUND BOND......
5kVac, 6kVdc SKANER (opcja).
Opcja: wbudowany, programowalny zasilacz AC

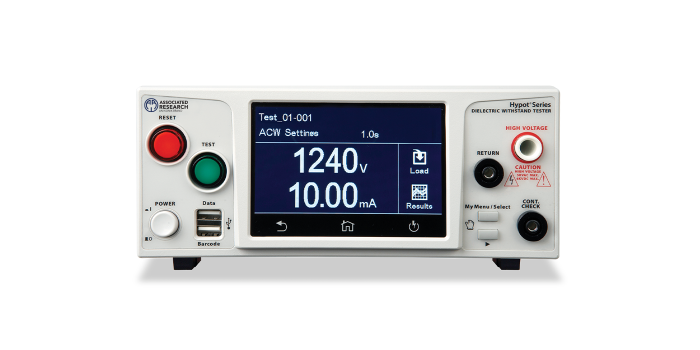

Tester HYPOT, seria 3800
Tester HYPOT, seria 3800

Dwa interfejsy USB z przodu:
skaner kodów kreskowych
pendrive do zapisywania wyników
Interfejs komunikacyjny USB (z tyłu)

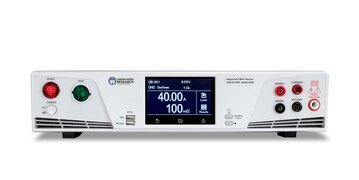

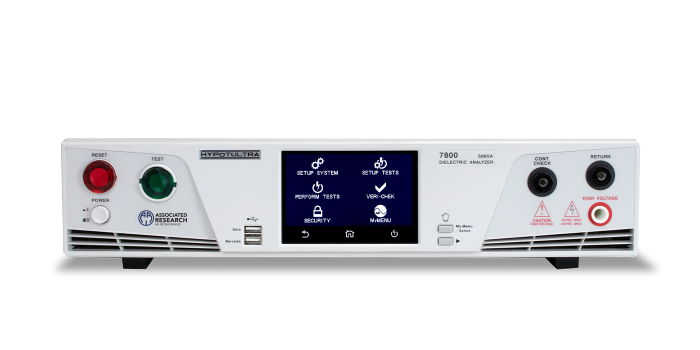

Tester HipotULTRA 78xx
Rodzina testerów Hipot / Ground Bond
Napięcia do 5kVac i 6kVdc
Mozliwośc wbudowania skanera 4, 8- portowego (wybrane modele)
Złącza testowe na panelu przednim i tylnym
Interfejsy komunikacyjne USB, Ethernet, inne..
Możliwość przesyłania danych - wyników testów na pamięć USB - w formacie *.csv

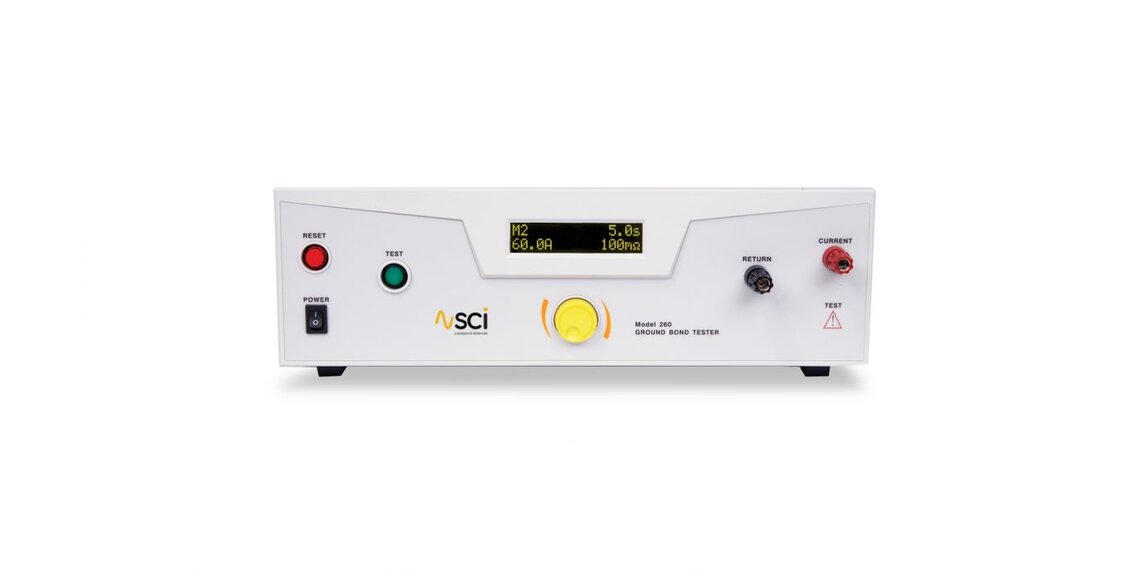

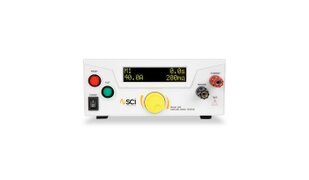

Tester SCI 260
Tester Uziemienia GROUND BOND, do 40A.
Regulowana częstotliwość wyjściowa 50/60Hz
Ilość pamięci nastaw: 5
Gwarancja Producenta 5 lat
Przykładowy test
Przykładowy test z użyciem urządzenia SCI 260
Konfiguracja podłaczeń testera do badanego produktu (klasa izolacji I)
PPE: OCHRONA OPERATORA
Elementy czynnej i biernej ochrony operatora, wyłączniki, blokady, maty izolacyjne, sondy, obudowy testowe

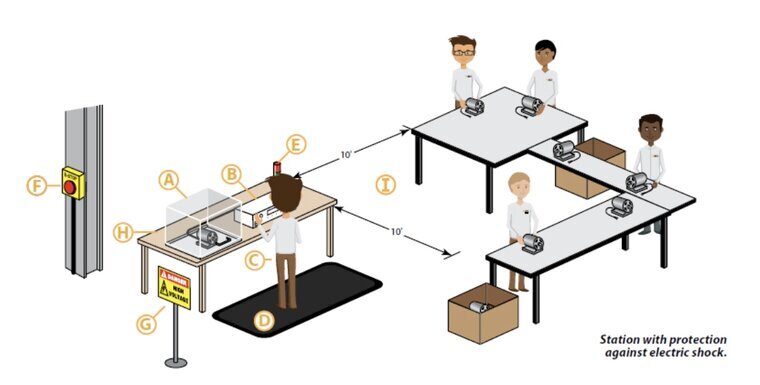

Prawidłowa konfiguracja stanowiska testowego


Testy typu: Hipot, GroundBond, IR, Continuity, LLT
Większość testerów hipot jest wyposażona w interfejs USB.

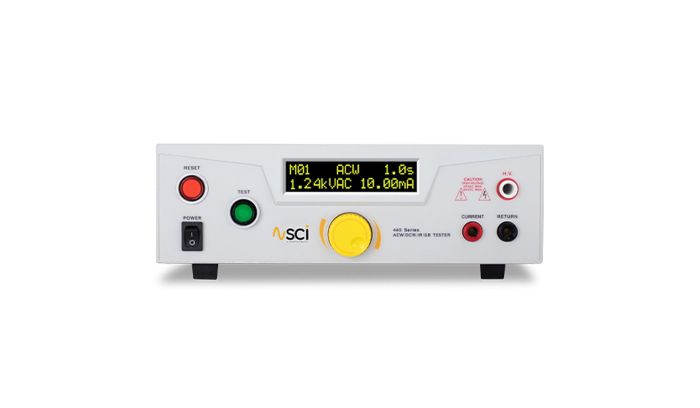

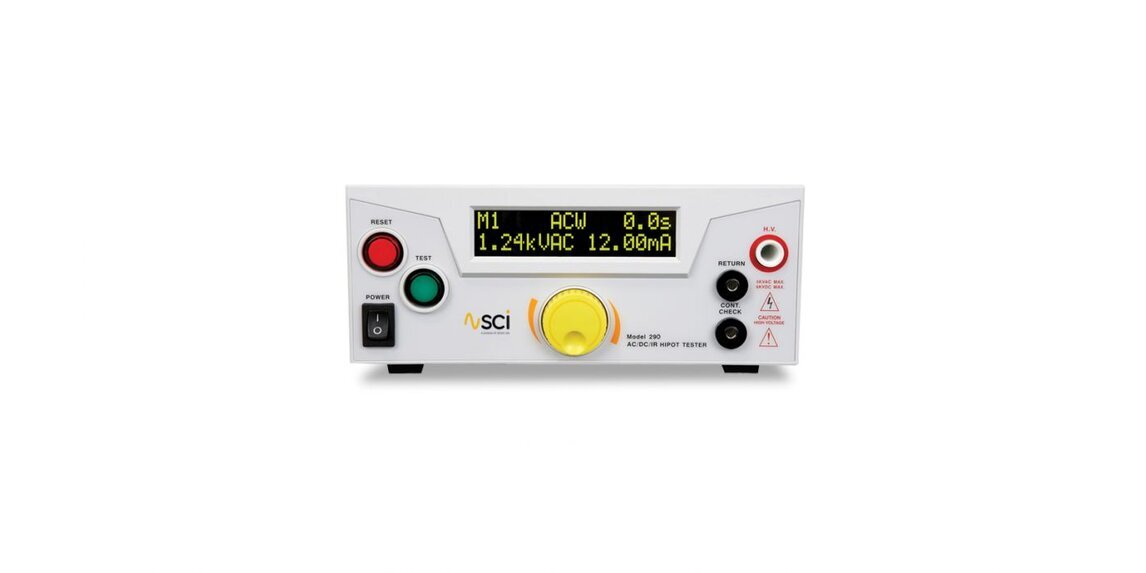

Testery HIPOT SCI



 Testy typu Hipot, Ground Bond, Continuity, IR, LLT, RunTest,
Możliwość wbudowania skanera 8-portów wysokiego napięcia HV
Automatyzacja testów HIPOT. Obszerna pamięć programów i wyników

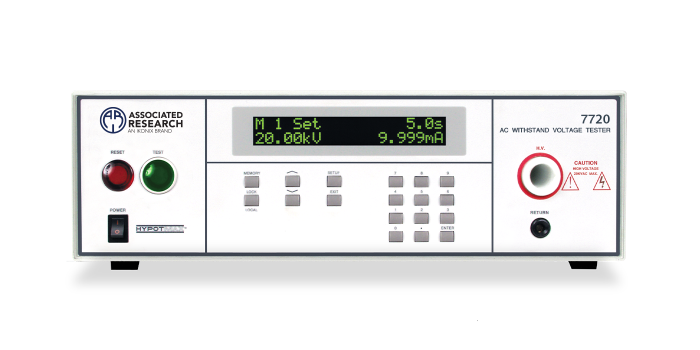

Testery HIPOT Associated Research

zobacz wszystkie testery HIPOT, GROUNDBOND i in.
zobacz wszystkie serie testerów HIPOT

ASC  AUTORYZOWANE EUROPEJSKIE CENTRUM SERWISOWE  IKONIX: AR (HIPOT), SCI (HIPOT), APT, EEC




Naprawy i kalibracje wszystkich testerów HIPOT, GROUNDBOND, oraz Zasilaczy AC (Firmy IKONIX)              Zgłoszenie serwisowe
  • krótkie terminy napraw (* dostępność podzespołów)
  • Kalibracja ASC, ISO17025
  • naprawy gwarancyjne i pogwarancyjne
  • ceny zryczałtowane
WithStand Desk

Testy HIPOT - nowy program do testów:    WithStand Desk

Firma IKONIX opracowała nowy program do sterowania testami Hipot (GroundBond i in.), nowe oprogramowanie całkowicie zastępuje poprzedni, wciąż wspierany program AutoWare.


Program WithStand Desk jest samodzielnym oprogramowaniem, które nie wymaga podłączenia do internetu, co ułatwia jego implementację w bezpiecznych, zamkniętych sieciach firmowych.


Program WithStand Desk umożliwia sterowanie wszystkimi testerami HIPOT produkowanymi przez firmę IKONIX (Associated Research).


Funkcje programu WithStand Desk:


  • Szybka konfiguracja testów HIPOT, GroundBond
  • Szybkie skanowanie czytnikiem kodów kreskowych i ustawianie odpowiednich parametrów testowych
  • Elastyczne i szybkie tworzenie Raportów Testowych
  • Zdalne sterowanie testerami - z dowolnego PC
  • Nieograniczona ilość użytkowników
  • Praca Off-line, bez konieczności połączenia z internetem
  • Wsparcie dla wszystkich testerów HIPOT, GroundBond i in. firmy IKONIX (Associated Research)


Program testowy WithStand Desk  Więcej informacji





TESTERY BEZPIECZEŃSTWA ELEKTRYCZNEGO (HIPOT):

Wytrzymałości Napięciowej Izolacji ACW i DCW   -   Wytrzymałości Prądowej Uziemienia   -    Continuity    -    Upływności Zasilania - Oporności Izolacji,    LLT,    RUN TEST



Associated Research i Slaughter SCI to znani producenci testerów do badania bezpieczeństwa elektrycznego urządzeń elektrycznych i elektronicznych. Badaniu podlega izolacja pomiędzy obwodami zasilania sieciowego i wszystkimi wyprowadzeniami elektrycznymi, obudową, gniazdami i innymi elementami metalowymi dostępnymi dla użytkownika. Badanie typu HIPOT TEST jest przeprowadzane przy znacznie podwyższonym napięciu testowym, które symuluje przepięcia mogące występować w układach zasilania. Możliwe jest stosowanie napięcia probierczego stałego DC i zmiennego AC. Wartości napięć testowych można znaleźć w NORMY / STANDARDY Testów HIPOT. Badaniu podlegają także obwody łączące wyprowadzenia uziemienia po stronie gniazd zasilających i obudowy metalowe, gdy w przypadku wystąpienia przebicia wewnętrzny przewód ochrony (PE) musi wytrzymać przepływ znacznego prądu w określonym czasie, jest to: GROUND BOND TEST.

Niektóre modele jak OMNIA II posiadają wiele funkcji: HIPOT, GROUND BOND, IR (oporność izolacji), LLT (upływność zasilania) i CONTINUITY.

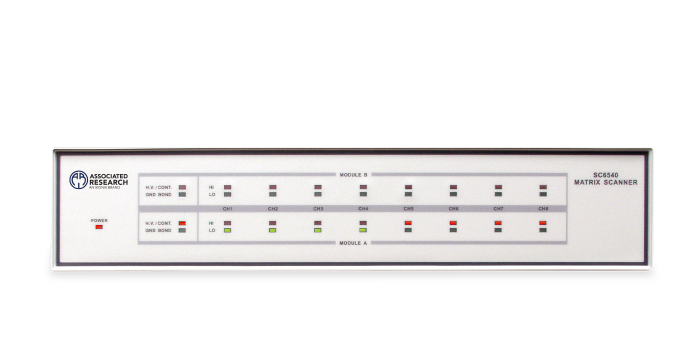

W celu przyśpieszenia wykonywania testów, oraz tworzenia raportów pomocne jest oprogramowanie do automatyzacji: AUTOWARE 3 (tylko dla testerów AR).  Operator przeprowadzający testy musi stosować odpowiednie sondy wysokiego napięcia, adaptery testowe, zapewniające bezpieczeństwo pracy, dostępne są także dodatkowe akcesoria ochronne dla operatora. Badane urządzenia mogą być podłączone jedną parą przewodów lub wieloma wyprowadzeniami jednocześnie, co jest możliwe przez zastosowanie odpowiednich skanerów / matryc przełącznikowych wysokiego napięcia.   Gdy wymagane jest stosowanie stabilizowanego, programowalnego zasilacza sieciowego AC, zasilacz może być wbudowany do testera (np. testery OMNIA II), lub występować jako urządzenie zewnętrzne, stosujemy zasilacze Associated Power Technologies (APT).


PREZENTACJA WIDEO testy HIPOT:

Różne typy błędów testowych oraz znaczenie limitów Hi i Low - część 1 LINK


.....................................................................

PORADNIK: JAK WYKONYWAĆ TEST HIPOT

wideo



Sprzęt ochrony osobistej

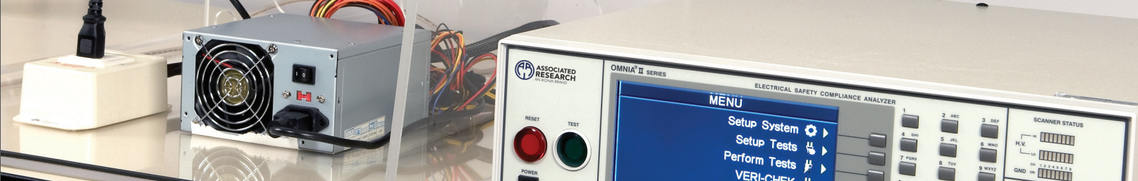

Przykładowe stanowisko testowe dla małych produktów
Seminaria

Przykładowe stanowisko testowe dla małych produktów          SEMINARIA HIPOT


Tester (SCI)  podłączony do badanego obiektu (EUT), który jest umieszczony pod osłoną bezpieczeństwa. Podniesienie osłony powoduje natychmiastowe wyłączenie wysokiego napięcia (HV, czas zaniku napięcia/rozładowania <1ms) .  Stanowisko testowe jest ustawione na stole drewnianym (dielektryk). Wtyczka zasilania EUT jest podłączona do specjalnego adaptera testowego (dostarczany razem z testerem). Nad stanowiskiem jest umieszczona etykieta ostrzegająca przed wysokim napieciem.
