Multipleksery wysokiego napięcia / prądu

Associated Research

Skanery do testów HIPOT, Ground Bond - Multipleksery

Podłączanie wielu wyprowadzeń EUT do testera HIPOT - przyśpieszenie wykonywania testów

Seria SC6540 firmy Associated Research (USA) to wielokanałowe, modularne skanery wysokoprądowe (HC) i wysokonapięciowe (HV), dostępne w różnych konfiguracjach. Dzięki zastosowaniu skanerów można testować do 80 punktów przy wykorzystaniu pojedynczego źródła napięcia lub prądu (do 40A).

Skanery w wersji SECONDARY są sterowane bezpośrednio z testerami: OMNIA II, OMNIA, HypotULTRA, HypotULTRA III, LINECHECK; w wersji MAIN mogą być sterowane niezależnie od użytego testera przez komputer PC.

POBIERZ BROSZURĘ

POBIERZ INSTRUKCJĘ

SZYBKI START

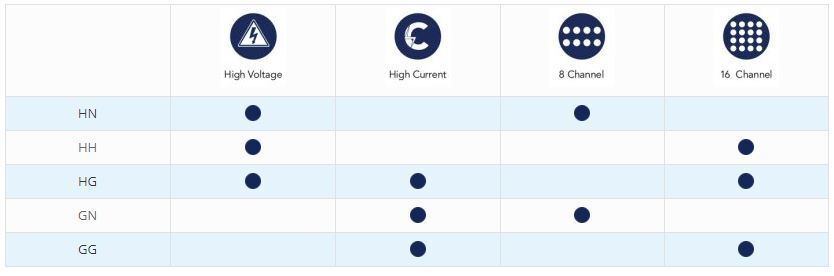

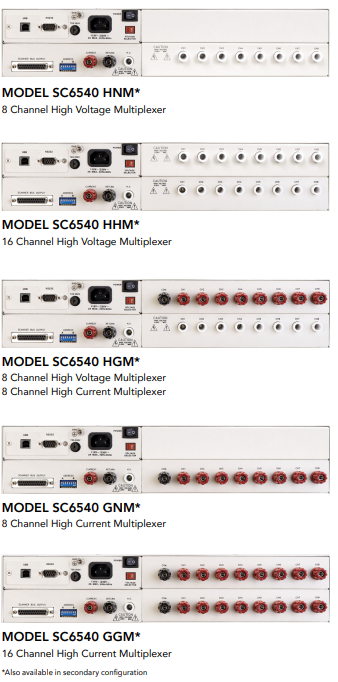

KONFIGUROWALNA MATRYCA PRZEŁĄCZNIKOW - SC6540 można zakupić jako „matrycę skanującą” z własnym źródłem zasilania lub jako „matrycę skanującą podrzędną” sterowaną za pomocą automatycznego przyrządu do badań stowarzyszonych. Każdy główny skaner może kontrolować do czterech dodatkowych skanerów podrzędnych, co pozwala w sumie na 80 punktów testowych.
ZAUTOMATYZOWANE MOŻLIWOŚCI BADANIA WIELOPUNKTOWEGO LUB WIELOPUNKTOWEGO - W połączeniu z OMNIA® lub HypotULTRA® SC6540 skraca czas konfiguracji testu i eliminuje błąd operatora, aby zapewnić spójne wyniki testu.
INTERFEJSY AUTOMATYZACJI DO KONTROLI OPROGRAMOWANIA - Skanery główne są dostępne z interfejsami automatyzacji USB / RS-232, GPIB i Ethernet.
WSKAŹNIKI PANELU PRZEDNIEGO - Diody LED wskazują status każdego kanału. Operator wyraźnie widzi, które wyjście jest aktywne.
TESTY CIĄGŁOŚCI OD PUNKTU DO PUNKTU - Kanały wysokiego napięcia można również wykorzystać do testów ciągłości od punktu do punktu.
KOMPAKTOWY MONTAŻ RACK 2U - Ta kompaktowa konstrukcja pozwala na szybką i łatwą instalację SC6540 w systemie do montażu w szafie.

JAKIE SYGNAŁY TESTOWE KOMUTUJE / PRZEŁĄCZA SKANER HIPOT ?

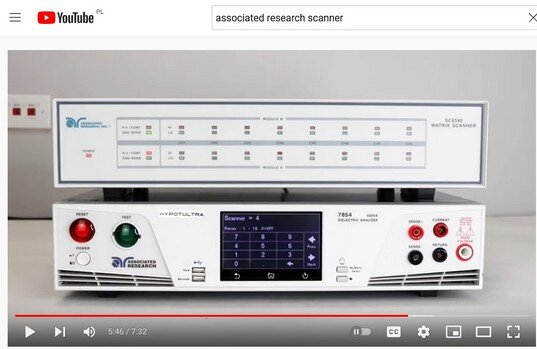

JAK DZIAŁA SKANER, PODŁĄCZENIE DO TESTERA HIPOT

Korelacja

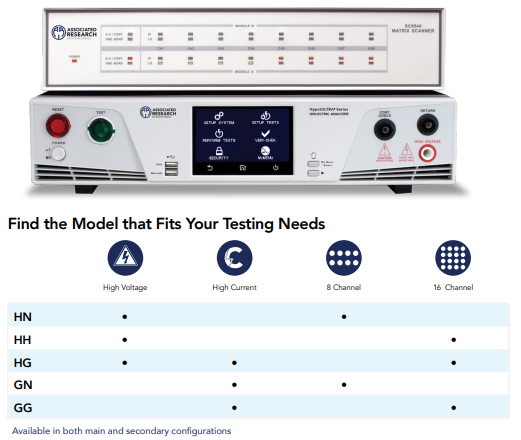

SC6540 bezproblemowo współpracuje z HypotULTRA i OMNIA II, tworząc kompletny system testowy. Połącz z Autoware®3, aby w pełni zautomatyzować testy zgodności bezpieczeństwa.

Testuj mądrzej

Zwiększ przepustowość linii produkcyjnej lub rozszerz możliwości testów laboratoryjnych, dodając do 16 kanałów do testów wielopunktowych.

OPROGRAMOWANIE - PROGRAM PC DO ZARZĄDZANIA TESTAMI: TESTERAMI HIPOT i SKANERAMI

Ulepsz swój system testowy dzięki

Kompleksowe przechwytywanie danych
Obsługa skanowania kodów kreskowych
Badanie partii rezystancji izolacji
